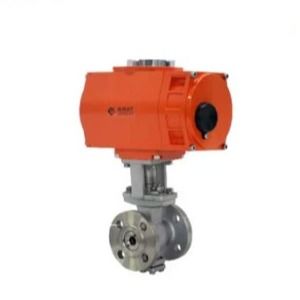

Exd II Bt4 Válvula eléctrica de bolas con brida a prueba de explosión
Descripción del producto:
Valva eléctrica de bolas con brida a prueba de explosión/Exd II Bt4
Descripción:
El tipo de válvula de bola eléctrica a prueba de explosión de brida es el ángulo de rotación de 0-90 ° válvula de bola con excelente
rendimiento de sellado capacidad de circulación coeficiente de resistencia al flujo es pequeño estructura simple
Diámetro del tubo de conexión y del canal de válvula de larga vida útil
El medio casi no puede perder flujo.
El modo de control puede ser de tipo de encendido-apagado o de tipo de regulación.
requisitos de sellado, además de controlar el medio líquido de gas y vapor, también es adecuado para
control de aguas residuales y medio que contienen impurezas fibrosas ampliamente utilizados en la industria química del petróleo
industria ligera, fabricación de papel, refrigeración de centrales eléctricas y otros campos de trabajo.
El principio de funcionamiento de la válvula de bolas eléctrica con brida es: el actuador eléctrico impulsa el tallo de la válvula para impulsar
una bola (o parte de la bola) con un agujero la bola gira con el tallo de la válvula para realizar la apertura o el cierre
La válvula de bolas eléctrica puede cerrarse y abrirse completamente girando 0-90°.
la válvula y la válvula de globo de la misma especificación la válvula de bola es pequeña en tamaño y ligera en peso que es
conveniente para la instalación de tuberías.
| No hay fugas en la estructura de bolas auto-selladas de ambos lados. |
 |
Material de sellado de PTFE especialmente diseñado sin la fricción del movimiento de recorte. |
| Excelente capacidad de corte de las válvulas de tipo O |
Válvulas de tipo O o tipo V
|
Características:
* Todos los componentes eléctricos y mecánicos están sellados en una cáscara de aleación de aluminio con alta explosión instantánea
presión de resistencia de 1,6 MPa aislando eficazmente la fuente de ignición.
* Con sello de anillo "o" hasta grado de protección IP68 Cada superficie a prueba de explosión adopta un espacio libre circular
y el mecanizado de precisión CNC para lograr un rendimiento a prueba de explosión estable y confiable
* Alimentado por fuentes de alimentación de 1 fase, 3 fases o CC
* Comunicación de autobús, señal analógica están disponibles para su elección
* Tren de tracción lubricado permanentemente y libre de mantenimiento
* Limitador de par opcional/comando a distancia
Calidad a prueba de explosión:
NT1 tecnología de la información BT1 tecnología de la información
El Ex
D: Tipo a prueba de explosión: a prueba de explosión
II: Equipo eléctrico utilizado en el entorno de gases explosivos, excepto el dispositivo de minería de carbón
B: Nivel de explosión: el tamaño (ancho y espacio libre) de la superficie a prueba de explosión de acuerdo con el nivel de explosión.
T4: Grupo de temperatura: la temperatura máxima en la superficie es de 135oC
En el apéndice B de la norma GB3836.1-2000, se enumeran detalladamente el grado y la temperatura del gas combustible.
[NOTA] los tipos y grupos de medios explosivos alrededor del lugar donde se utiliza el producto deben ser compatibles con los permitidos por el producto.De lo contrario no puede jugar el efecto a prueba de explosión en el entorno no aplicable
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| Diámetro nominal |
DN15-200 |
| Temperatura media. |
-20oC ~ +350oC (+200oC PPL especial) |
| Presión nominal |
PN16 PN25, PN40, PN64, PN100 |
| Señales de entrada |
La velocidad de transmisión de la corriente de corriente es la velocidad de transmisión de la corriente de corriente. |
| Señales de salida |
4-20mADC |
| Tipo de conexión |
Las demás |
| Material del cuerpo |
A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| Material del asiento de la válvula |
PTFE (temperatura nominal), PPL (temperatura media), STL (temperatura alta) |
| Clase de fugas |
Conforme a la clase ANSIB16.104 -V |
| Tipo de sello |
Sello blando, PPL, sello metálico Cerámica |
| Medio adecuado |
Agua, petróleo, ácido nítrico, ácido acético, fluido viscoso, pulpa, oxidante |
| Clase de protección |
Protección IP68 |
| Norma de fabricación |
JB/T8692-1998 Las disposiciones de la Directiva |
| Estándar de longitud |
Se aplican las siguientes condiciones: |
| Normas de inspección |
Se aplicará el método de ensayo. |
Figura y tamaño
| Tamaño |
- ¿ Qué? |
D |
- ¿ Qué? |
D1 |
b |
N/1 |
- ¿ Qué? |
H. |
No |
| 15 |
130 |
95 |
65 |
45 |
14 |
4-ø14 |
2 |
209 |
196 |
| 20 |
130 |
105 |
75 |
55 |
16 |
4-ø14 |
2 |
211 |
196 |
| 25 |
142 |
113 |
85 |
65 |
18 |
4-ø14 |
2 |
218.5 |
196 |
| 32 |
165 |
140 |
100 |
78 |
18 |
4-ø18 |
2 |
233 |
196 |
| 40 |
165 |
150 |
110 |
85 |
18 |
4-ø18 |
2 |
234 |
196 |
| 50 |
203 |
165 |
120 |
100 |
20 |
4-ø18 |
2 |
248 |
196 |
| 65 |
222 |
185 |
145 |
120 |
20 |
8-ø18 |
2 |
294 |
255 |
| 80 |
241 |
200 |
160 |
135 |
21 |
8-ø18 |
2 |
320 |
255 |
| 100 |
305 |
220 |
180 |
155 |
22 |
8-ø18 |
2 |
339 |
255 |
| 125 |
356 |
250 |
210 |
184 |
22 |
8-ø18 |
3 |
392 |
255 |
| 150 |
394 |
285 |
240 |
210 |
24 |
8-ø23 |
3 |
402 |
255 |
| 200 |
457 |
340 |
295 |
265 |
26 |
8-ø23 |
3 |
467 |
255
|
Diagrama de conexión de cable
